分級用 篩 規格

スーパーマイクロシーブとは…

技術限界に挑戦『超高信頼性 篩』

• 超高アスペクト比　板厚÷穴径＝10以上
• 篩硬度 HV500　材質：ニッケル
• 表面・穴断面・・・【鏡面】

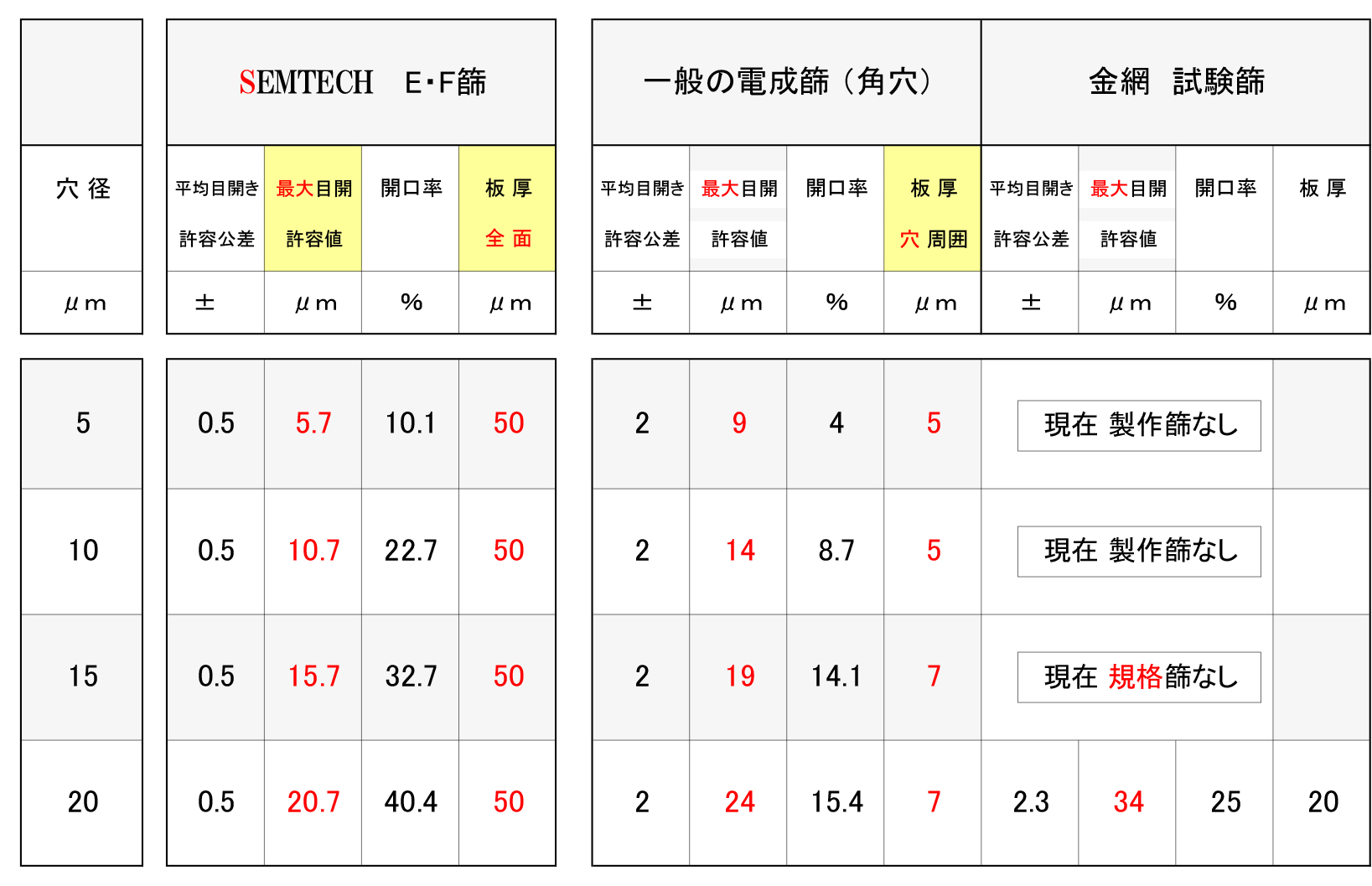

「標準仕様」	「特別仕様」
最小穴径：Φ ５μｍ ピッチ：穴径＋１０μｍ 篩 外径：Φ１５～１０７ｍｍ 篩 板厚：５０μｍ	丸穴以外に長方形穴…可 穴径２０μｍ以上 ＋１５μｍ 任意の形状に設計…可 特殊用途 ７０～１００μｍ 可

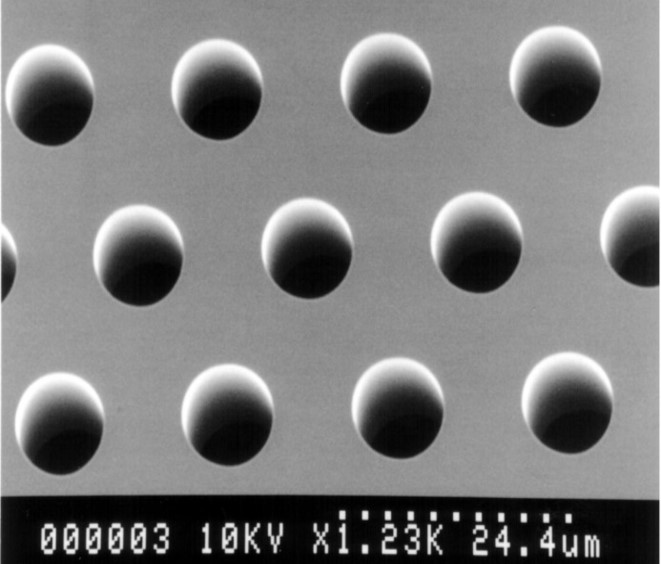

スーパーマイクロシーブ	従来の篩 ・フィルター構造

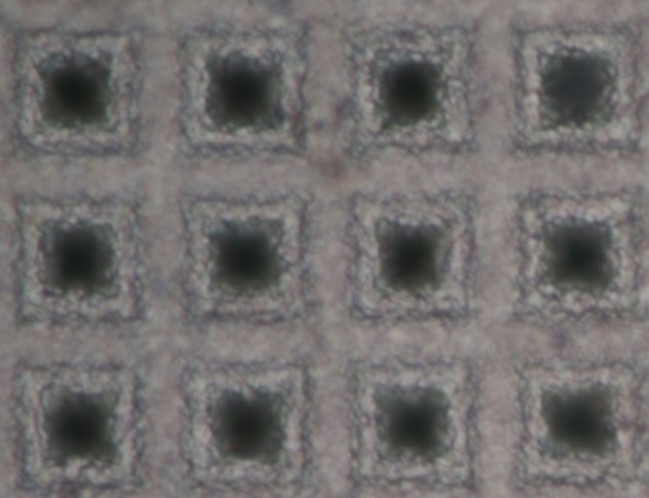

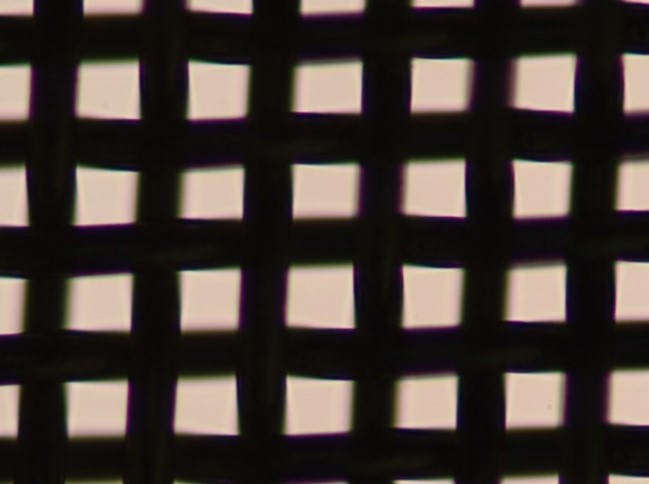

高精度・高開口率・高強度 板厚＝全面 約 ５０μｍ 篩の硬度　HV＝約500 長時間使用 穴径拡大せず	製法上 穴周辺が薄くなる 板厚＝５～１０μｍ 篩の硬度　HV＝ ？　軟い 使用中 穴拡大の可能性	ステンレス線を織った金網 穴精度は良くない 篩の価格は安い 使用目的により使い分ける

SEMTECH 篩

スーパーマイクロシーブとは…

・近年 機能性粒子と呼ばれる高付加価値の微細粒子が 各方面で開発されています。 ・粒子製造過程で混在している粗粒子や規格外粒子を 如何にして完全に除去するかが直面する課題	分級に不可欠な 『篩』 篩の信頼性＝製品の信頼性 スーパーマイクロシーブは 技術限界を超えた『篩』です

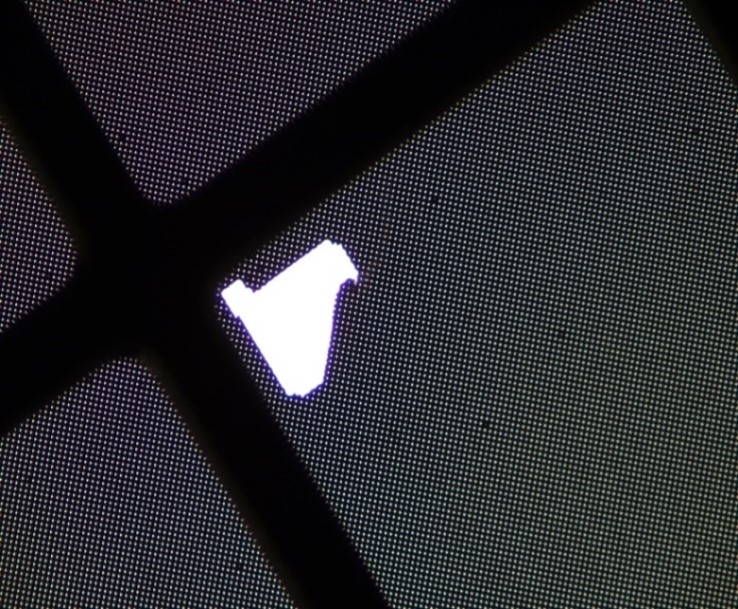

スーパーマイクロシーブ	耐久性【破損テスト】

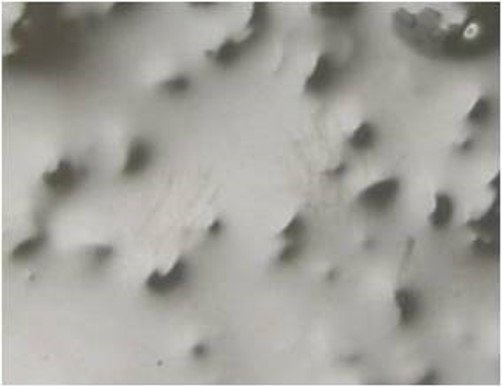

穴径 １０μｍ 板厚 ５０μｍ　硬度 HV 500	７０ｍｍ上から ボールペンを落下	ドライバーの凹みでも破損しない

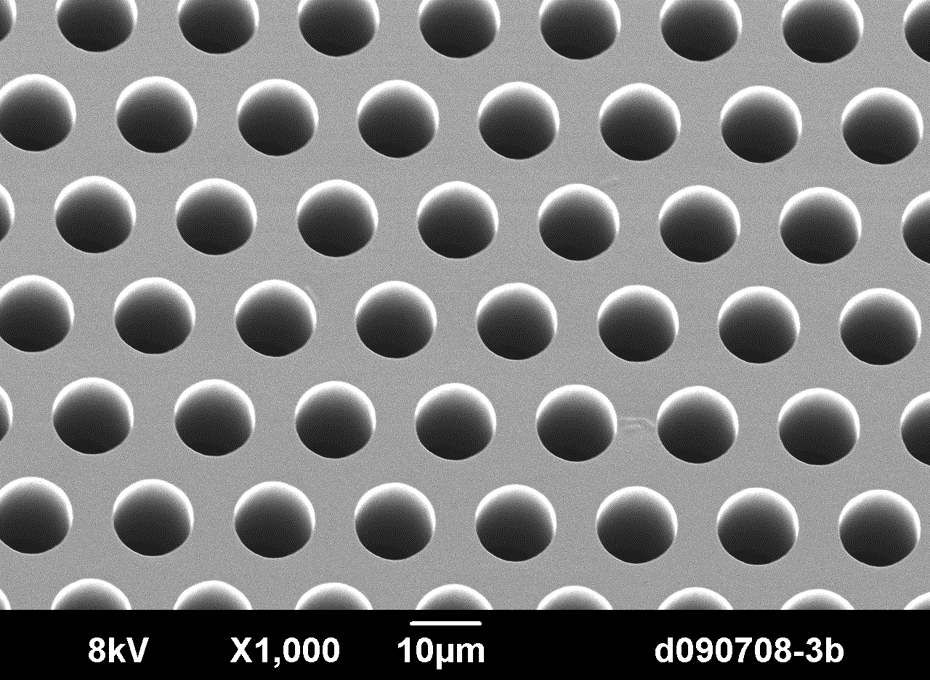

≪技術限界に挑戦 成功≫ 究極の篩 スーパーマイクロシーブ Φ５μｍの穴を 直径１０ｃｍの面積に約３,５００万個形成	『従来の篩』では考えられない頑強さ ・粉体工業展で破損実験の様子を紹介すると一様に驚きの表情をされる ・破損実験の様子は HPの動画でも紹介しています
