粒子分級装置

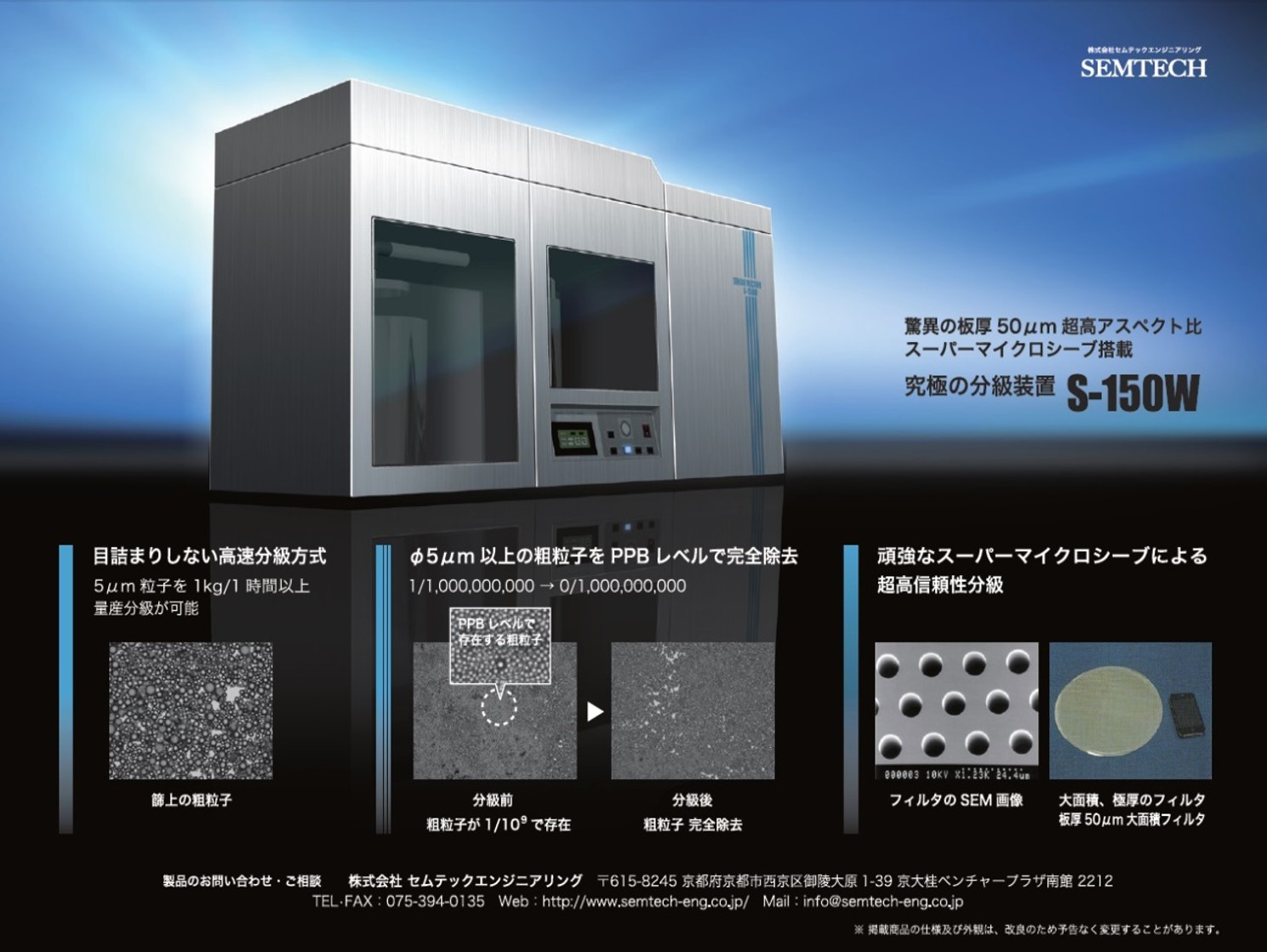

湿式分級装置 S-150W
・超高アスペクト比 Φ5μｍスーパーマイクロシーブ搭載
目詰まりしない 独創構造の高速分級装置
・開発目標 粒径分布に現れない個数レベルで混在している
粗粒子を ＰＰＢレベルで完全に除去
実証実験 Φ5μｍ 真球状アクリル粒子による分級精度の確認
分級前 実験粒子準備 Φ5μｍ粒子に粗粒子を微量混合（画像処理装置 FPIA-3000による）
分級後 最大粒子径Φ4.27μｍ ＰＰＢレベルで粗粒子は完全に除去出来ている（最大粒子径測定 以下参照）
分級実験データ
|

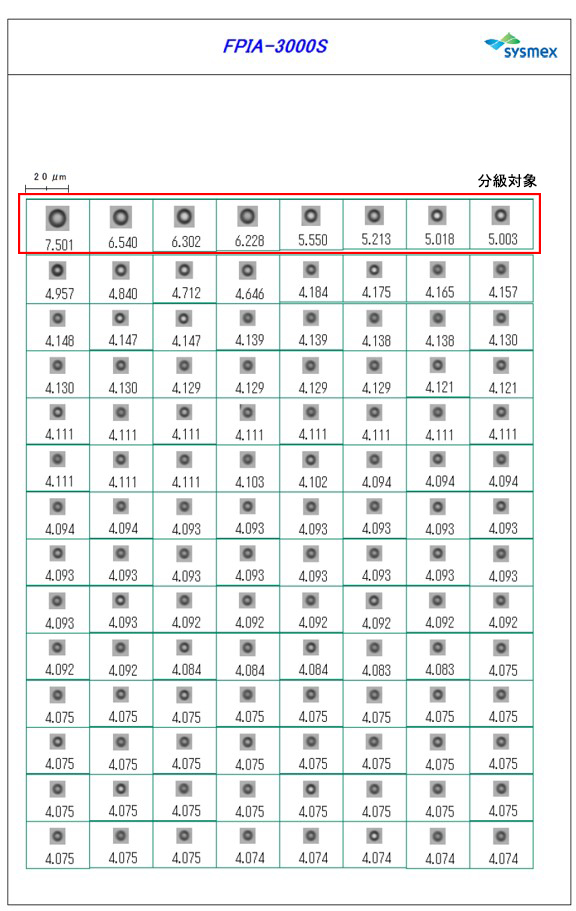

分級前 粒径測定 測定日時 2014/11/9 試料名 分級精度確認用粒子 コメント ５μm以上粗粒子微量混合 |
『目標』 個数レベルで５μm以上の 粗大粒子を完全除去 粗大粒子 ８個混在 測定個数 １８，５２５ |
|

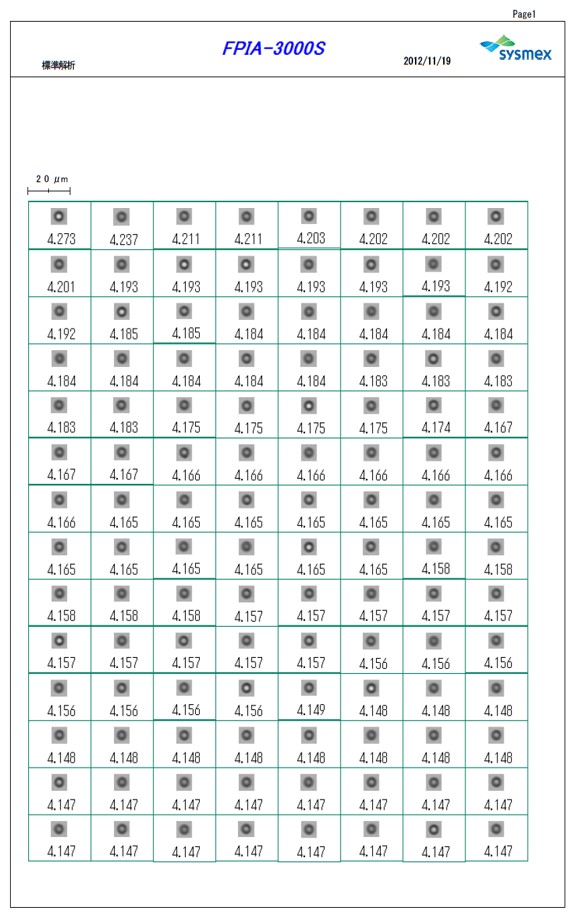

分級後 粒径測定 測定日時 2014/11/9 試料名 4μm篩 分級後粒子 試料番号 2014-1109-02 |
『目標』カットライン ４．５μm 粗大粒子 0個 測定個数 １４８，９５８ |
